草地土壤治理装置

　　草地土壤治理，一直都是一个比较迫切的问题，现有的草地治理，一般是草地还原，或者是减少放牧，实现草地生态平衡，现有的草地治理装置，一般都时结构比较复杂，自动化程度不高，不能同时进行草地养分补给和草种种植，所以草地土壤治理工作效率比较低下。

　　本实用新型的目的在于提供一种草地土壤治理装置，以解决上述背景技术中提出的问题。

　　一、为实现上述目的，本实用新型提供如下技术方案：

　　一种草地土壤治理装置，包括储液箱、储物箱和传动箱，所述储液箱、储物箱和传动箱依次连接构成治理装置本体，所述储液箱表面设有注液口，所述储液箱通过软管连接泵，所述泵通过软管连接喷洒管，所述喷洒管通过输液管连接有花洒，所述储物箱内腔设有滑道，所述传动箱下部安装有犁铧，所述传动箱内腔转动连接传动轴，所述传动轴通过转轴连接电机，所述传动轴表面焊接有拨片，所述犁铧内腔设有管道，且管道顶部与滑道底部连接，所述犁铧中部设有播种孔，所述播种孔下部安装有挡板，所述泵的侧边安装有发电机。

　　优选的，所述拨片分布与传动轴两侧，且不少于6个。

　　优选的，所述挡板与犁铧之间的角度为30度。

　　优选的，所述花洒不少于3个。

　　二、有益效果是：

　　本实用新型可以有效的防止草地土壤流失，减少草地退化，通过喷洒装置和犁铧的作用，既可以给草地补充营养，又可以补种草种，通过改变植被实现防治土壤，本实用结构简单，便于操作。

　　附图说明

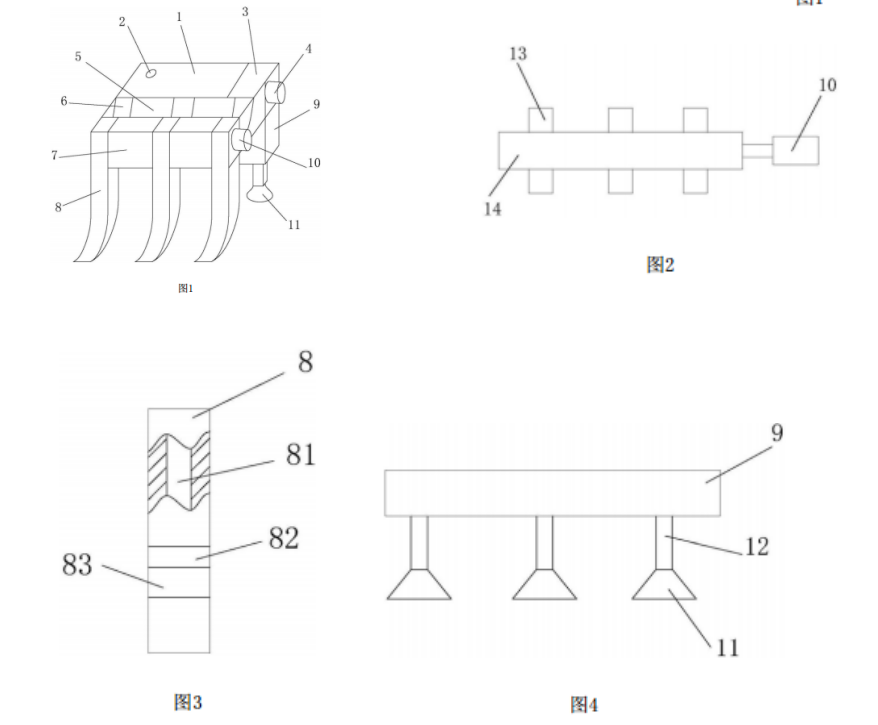

　　图1为草地土壤治理装置结构示意图；

　　图2为草地土壤治理装置传动轴结构示意图；

　　图3为草地土壤治理装置犁铧结构示意图；

　　图4为草地土壤治理装置喷洒管结构示意图。

　　图中：1储液箱、2注液口、3泵、4发电机、5储物箱、6滑道、7传动箱、8犁铧、81管道、82播种孔、83挡板、9喷洒管、10电机、11花洒、12输液管、13拨片、14传动轴。

　　三、具体实施方式

　　本实用新型提供一种技术方案：一种草地土壤治理装置，包括储液箱1、储物箱5和传动箱7，所述储液箱1、储物箱5和传动箱7依次连接构成治理装置本体，所述储液箱1表面设有注液口2，所述储液箱1通过软管连接泵3，所述泵3通过软管连接喷洒管9，所述喷洒管9通过输液管12连接有花洒11，所述花洒11不少于3个，所述储物箱5内腔设有滑道6，所述传动箱7下部安装有犁铧8，所述传动箱7内腔转动连接传动轴14，所述传动轴14通过转轴连接电机10，所述传动轴14表面焊接有拨片13，所述拨片13分布与传动轴14两侧，且不少于6个，所述犁铧8内腔设有管道81，且管道81顶部与滑道6底部连接，所述犁铧8中部设有播种孔82，所述播种孔82下部安装有挡板83，所述挡板83与犁铧8之间的角度为30度，所述泵3的侧边安装有发电机4。
