农田污染土壤淋洗系统方法

2017-10-10 02:04:12 48 编辑:admin 来源:本站
  上一篇我们讲了农田污染的几种治理方法,今天郑州德森分享一种农田污染土壤化学淋洗系统及其布置方法。
  1、技术方案实现的:
  一种农田污染土壤淋洗系统,包括:配药罐、溶配药区、集水池、淋洗液收集管、喷淋头、淋洗干管、淋洗支管、滑轨、电动搅拌器、潜水泵和淋洗池,所述淋洗池的一侧设有集水池,淋洗液收集管的一端与淋洗池相连通,淋洗液收集管的另一端与集水池相连通,淋洗池的上部设有滑轨,滑轨的上部设有淋洗支管,配药罐设置在淋洗池的一端,配药罐上设有电动搅拌器,淋洗干管的一端与配药罐相连通,淋洗干管的另一端与淋洗支管相连通,淋洗支管上均布有喷淋头,配药罐的周围为溶配药区,配药罐内设有药剂泵,潜水泵设置在集水池底部的一侧。
  一种农田污染土壤化学淋洗系统的布置方法:
  一、淋洗区经平整压实后,铺设15cm厚C25水泥地面。
  二、建设淋洗池,单座淋洗池长30m、宽18m、高1.5m,淋洗池池体采用混凝土结构砌筑,各壁厚0 .15m,池底坡度l%o。
  三、淋洗池共建设两座,淋洗池采用半地埋式设计,池底标高-0. 8m,单池有效容积为500rri3,批处理量为lOOOrri3,两座淋洗池在场地内沿长度方向平行安装,间距2m,池间空地作为材料、设备运输通道。
  四、淋洗池底铺设一层0.5mm厚的HDPE防渗膜,加铺一层450g/m2的长纤无纺土工布,膜和布的边缘沿混凝土墙裙角向上延伸0. 2m,防渗层向上为淋洗液导排层,铺设厚度0.2m,为卵石或砾石材料,其碳酸钙含量不大于10%,渗透系数大于1.O:k1 0-2cni/s.导排层上加铺一层450g/m2的长纤无纺土工布,防止导排层发生淤堵。
  五、淋洗池内土壤填充密度为1.5t/m3,单池填充方量500rri3,两个淋洗池批次处理土壤lOOOrri3。
  六、配药罐安装在溶配药区,该区沿淋洗池宽度方向,长18m、宽2m。
  七、在污染土壤上方0.2m处架设淋洗管路,沿淋洗池宽度方向布设淋洗干管,沿淋洗池长度方向布设淋洗支管,管径50mm,支管距离淋洗池侧壁3m,支管间距6m,共铺设3条。
  八、淋洗支管上间距6m安装一个喷淋头,其喷淋影响半径为3.Om。沿淋洗池长度方向上架设淋洗装置滑轨,滑轨为不锈钢材料,间距6m,单池设置滑轨4个。
  九、滑轨上间距0.2m安装固定装置。
  十、淋洗产生的淋洗废液收集在集水池中,统一泵送到废水处理区处理后回用,集水池长5m,宽Im,池底标高-1. 3m。池体开挖后,在池底及侧壁铺设一层0.5mm厚的HDPE防渗膜、450g/cm2的长纤无纺土工布,平整压实,固定在池底及池体内壁。
  十一、废水进入废水处理区依次进入调节池、混凝沉淀罐、沉淀池处理后进入清水池,等待循环使用,沉淀污泥进入泥渣槽、板框压滤机,泥饼处理后填埋。
  2、优点
  本发明的淋洗系统,采用淋洗管路结合喷淋头的淋洗方式,动力源为药剂泵,能耗低,解决了以往搅拌造浆淋洗方式能耗大的问题;本发明的喷淋头在土壤上方约20cm的高度,采用喷洒的方式淋洗土壤,不破坏土壤结构,解决了以往造浆的淋洗方式对土壤团聚体破坏大的问题;本发明的淋洗方式,经验证,不影响土壤肥力,有利于治理后农田土壤的再利用,解决了以往淋洗完成后,土壤肥力大幅度降低,影响作物种植的问题;本发明的淋洗池,淋洗管路系统为可拆卸式,施工方便,可操作性强;本发明的淋洗池,结构紧凑、布局合理,可以根据淋洗周期的长短、工期的要求布置多个淋洗池同时使用,造价低,提高生产效率、降低治理成本。
  3、附图说明
农田污染土壤化学淋洗系统的结构示意图农田污染土壤化学淋洗系统的结构示意图

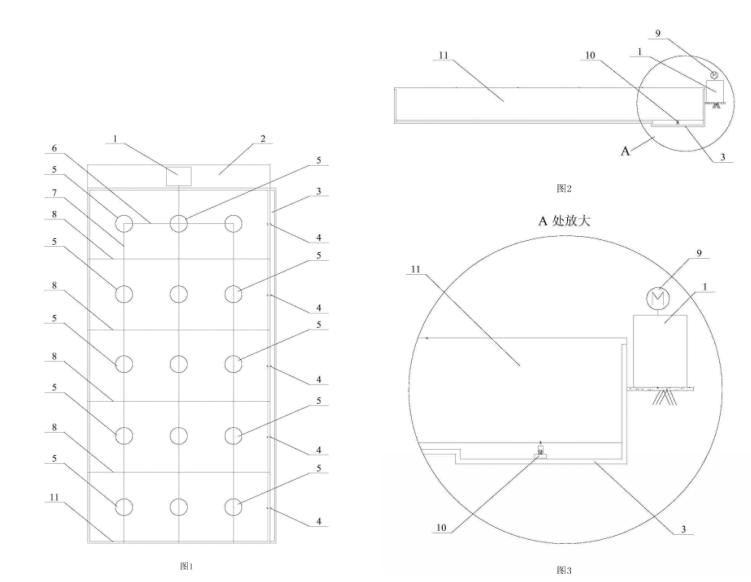

  图l为本发明农田污染土壤化学淋洗系统的结构示意图。
  图2为图l的轴向剖面结构示意图。
  图3为图2的A处放大图。

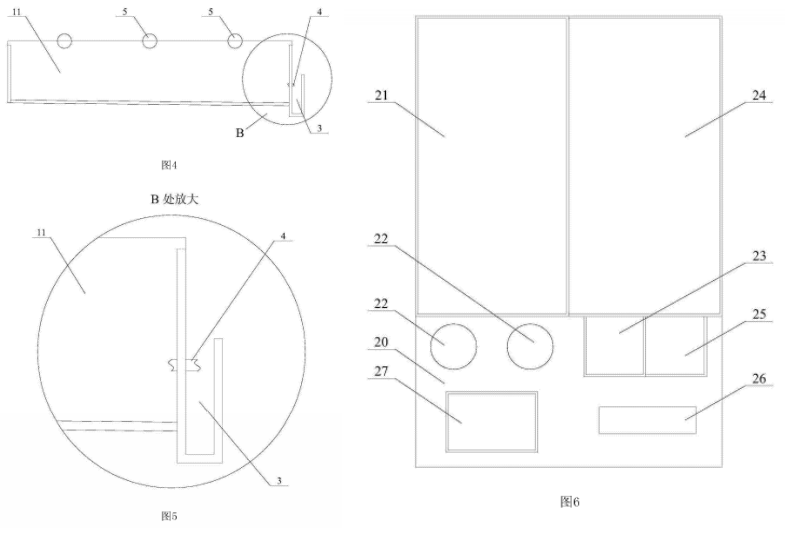

  图4为图l的径向剖面结构示意图。
  图5为图4的B处放大图。
  图6为废水处理区20的平面图。
  图中的附图标记,l为配药罐,2为溶配药区,3为集水池,4为淋洗液收集管,5为喷淋头,6为淋洗干管,7为淋洗支管,8为滑轨,9为电动搅拌器,10为潜水泵,11为淋洗池,20为废水处理区,21为调节池,22为混凝沉淀罐,23为沉淀池,24为清水池,25为泥渣槽,26为板框压滤机,27为泥饼池。
