多级筛分式异位土壤淋洗修复方法

2017-10-14 02:22:47 53 编辑:admin 来源:本站
  按照处理土壤的位置,土壤淋洗技术分为原位土壤淋洗技术、异位土壤淋洗技术两大类。其中,异位土壤淋洗技术把污染土壤挖掘出来,通过筛分去除超大的组分并把土壤
  分为粗料和细料,然后用淋洗剂来清洗、去除污染物,再处理含有污染物的淋出液,并将洁净的土壤回填或运到其他地点。当前,国内的土壤淋洗技术停留在小试中试层面居多,工程化案例极少。从土壤淋洗的技术层面来看,制约其工程化应用的核心问题的难点有三个:
  (1)污染物的洗脱:污染物的存在形态、土壤颗粒的粒径均会影响洗脱效率;
  ( 2 )淋洗废液的回收利用:淋洗剂有效成分损失较大、回收时间长、回收浓缩的污染物难以彻底消除,易导致污染物再次进入环境系统,造成二次污染。
  (3)泥饼处理;污染物浓缩至泥饼中,如何进行安全、有效的处理处置,是土壤淋洗技术的后端关键环节。
  本发明的目的是为了解决上述现有技术存在的问题,即污染物的存在形态、土壤颗粒的粒径均会影响洗脱效率;淋洗剂有效成分损失较大、回收时间长、回收浓缩的污染物难以彻底消除,易导致污染物再次进入环境系统,造成二次污染;污染物浓缩至泥饼中,如何进行安全、有效的处理处置。进而提供一种工程化的多级筛分式异位土壤淋洗修复方法。
  本发明的目的是通过以下技术方案实现的:
  一种工程化的多级筛分式异位土壤淋洗修复方法,包括以下步骤:
  1、进料计量:污染土壤经进料计量后进入粗筛分系统;
  2、粗筛分:污染土壤在滚筒制泥机进行高压清洗液喷淋,经解离、给湿及清洗后,进入三级高频振动筛;其中,粒径大于10mm的物料直接从高效振动筛上层滑入皮带机,完成砾石物料的出料;高效振动筛中层筛分的粒径为2~10mm的物料进入螺旋洗砂机,完成粗砂出料;
  3、细筛分:高效振动筛下层筛分的物料进一步洗涤处理,粒径小于2mm物料进入泥浆池缓存,经三级脱水筛处理,完成中粗砂出料;粒径小于1mm物料经三级脱水筛、水力旋流器处理,完成土壤粒径进一步分级,完成土壤物料出料,分为中粗砂、细砂;水力旋流器组处理的粒径0 .65mm以下的泥浆混合物则进入稳定一体化设备;至此,污染土壤减量化基本完成;
  4、泥水分离和稳定化:污染土壤根据污染物性质进行加药处理,处理后的混合液通过泥渣泵提升到板框压滤机,进行泥水分离;泥饼浓缩后,外运处置,进一步采用化学氧化、固化稳定化技术完成无害化处置;
  5、淋洗废液、水处理:根据淋洗废液、水中污染物(重金属或有机物 )的存在情况,投加混凝剂或氧化药剂,污水进入多级过滤系统,进一步净化处理,最终进入回用水箱;回用水箱的水持续应用于前面的淋洗工序中。
  本发明采用粗筛分、细筛分淋洗将土壤颗粒层层分级,以水为介质,实现污染土壤减量化处理;进一步,泥水混合物经固液分离,实现土壤污染物成分与体积的浓缩,处理后的泥饼外运处理,可采用化学氧化或固化稳定化技术处理,与此同时,液相即淋洗废液进入水处理单元,经混凝、沉淀、加药处理,淋洗废液重新进入回用管路作为淋洗液使用,回用率达到90%以上,每小时处理污染土壤10~20吨,均可达到处理要求。本发明的工艺设计合理,区别于传统的土壤淋洗设计理念,处理成本低且使用范围广。
  附图说明
多级筛分式异位土壤淋洗修复方法的流程示意图工程化的多级筛分式异位土壤淋洗修复方法使用的稳定一体化设备结构示意图

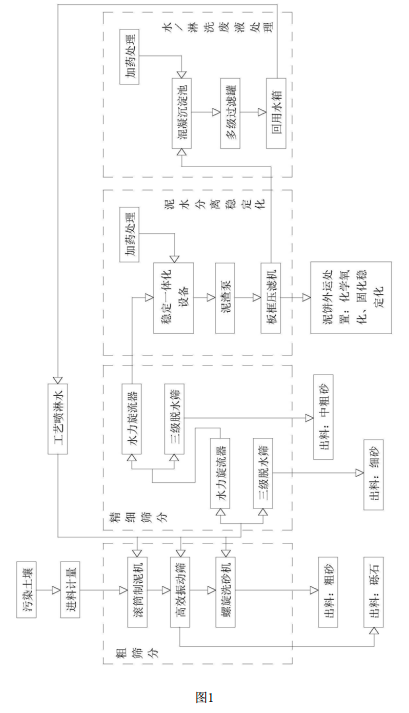

  图1为本发明工程化的多级筛分式异位土壤淋洗修复方法的流程示意图。

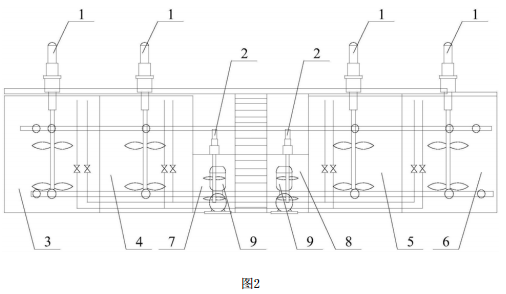

  图2为本发明工程化的多级筛分式异位土壤淋洗修复方法使用的稳定一体化设备结构示意图。
  图2中的附图标记,1为反应罐搅拌器,2为药剂储罐搅拌器;3为一号反应罐,4为二号反应罐,5为三号反应罐,6为四号反应罐,7为一号药剂储罐,8为二号药剂储罐,9为计量泵。
