多段逆流加热土壤热脱附装置的加热原理
2018-08-22 00:58:23
331
编辑：admin
来源：本站
对于污染土壤修复，土壤热脱附技术是主要的污染土壤修复技术之一，该技术是通 过热脱附装置直接或间接的热交换加热，使土壤中污染组分达到足够的温度，使其蒸发并 与土壤媒介相分离的过程。目前，有一种热脱附装置如图4所示，它包括脱附室102以及位于 脱附室102内的提取管101，提取管101的前端设有进料口106，提取管101的后端设有出料口 105，脱附室102上设有烟囱104，烟囱104位于靠近出料口105的一端，脱附室102的两侧设 有 燃烧器103，工作时，污染的土壤在提取管101内从进料口106的前端向出料口105的后端移 动，而燃烧器103产生的热烟气在脱附室102内向烟囱104流动，再从烟囱104排出，由于烟 囱 104位于靠近出料口105的一端，因此，热烟气的流动方向与污染土壤的移动方向相同，热烟 气的移动路径大体呈直线运动，不但存在着热烟气在脱附室102内停留时间短，换热效率低 的问题，而且也会造成提取管101下方的温度较高、提取管101上方的温度较低，提取管101 的上下温差较大，容易出现提取管101上翘变形的情况。

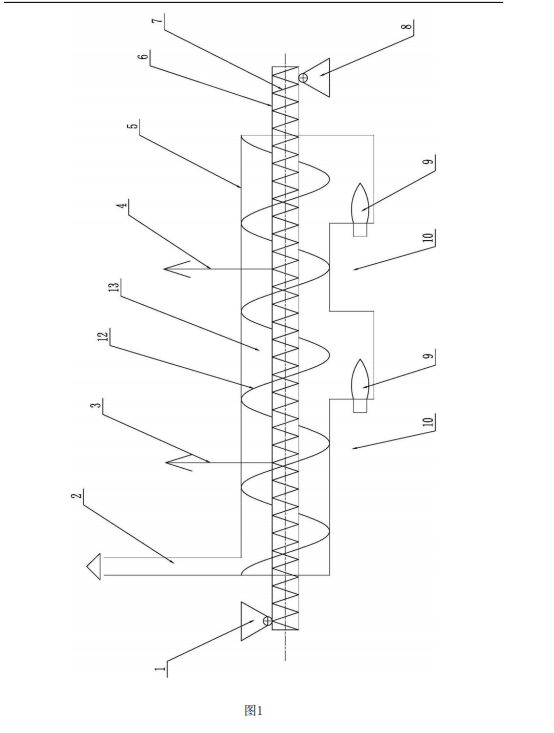

一种多段逆流加热土壤热脱附装置，属于污染土壤的修复技术领域，包括脱附室、多个燃烧器以及位于脱附室内的提取管，提取管的前端设有进料口，提取管的后端设有出料口，提取管内设有绞龙，脱附室上设有烟囱，提取管上设有蒸气出口，其中，烟囱位于脱附室上靠近进料口的一端，多个燃烧器均设置在脱附室底部上设置的凹槽内，每个燃烧器喷出的火焰方向均与提取管内的污染土壤的前进方向一致。本实用新型换热效率高，能有效防止提取管的上翘变形。
