有机污染土壤的臭氧减压脱附系统

  　　目前针对沸点较高的有机污染土壤，如多环芳烃类污染土壤，热脱附是有效的常见处理工艺。但热脱附工艺以直接或间接的方式加热土壤，需要消耗大量的能源，因此处理成本相对较高。另外，升温后有机物发生复杂的化学反应，使得热脱附后需要复杂的尾气处理过程。

  　　本实用新型的目的在于提供一种有机污染土壤的臭氧减压脱附系统，以解决上述背景技术中提出的问题。

  　　一、为实现上述目的，本实用新型提供如下技术方案：

  　　一种有机污染土壤的臭氧减压脱附系统，包括处理仓，所述处理仓的上端开设有密封进料口，密封进料口与处理仓内腔中的螺旋物料输送器的上端贯通连接，所述螺旋物料输送器的下端与土壤暂存仓连接，且土壤暂存仓位于处理仓的内腔底部，处理仓的下端侧壁设有密封出料口，所述处理仓一侧壁上设有臭氧喷射口，且臭氧喷射口与臭氧发生器连接口连接，所述处理仓另一侧壁上贯通连接密封负压抽气接口，且密封负压抽气接口与负压管道的一端贯通连接，所述负压管道上设有真空泵，且负压管道的另一端与活性炭填料吸附罐贯通连接。

  　　优选的，所述处理仓采用密封抗压结构，其与密封进料口、密封出料口、臭氧喷射口、密封负压抽气接口的连接处均采用严格的密封连接。

  　　优选的，所述的负压管道及真空泵的抽气能力，足以使处理仓的大气压降低到0. 01个大气压。

  　　优选的，所述的螺旋物料输送器的物料输送速率可调节，以满足污染土壤在反应仓内与臭氧接触的停留时间在5到20分钟之间可变。

  　　优选的，所述的活性炭填料吸附罐内设有颗粒活性炭填料层，活性炭层的高度根据负压管道中的有机废气浓度经现场测试确定，确保系统尾气达标排放。

  　　二、与现有技术相比，本实用新型的有益效果是：

  　　此有机污染土壤的臭氧减压脱附系统结构简单，通过采用负压脱附系统，降低有机污染物从土壤中脱附的沸点温度，免去了热能的消耗，降低系统运行成本。在有机污染物从土壤固相脱附到气相后，通入具有强氧化性的臭氧，一方面降解有机污染物，另一方面，降低脱附系统中有机污染物的蒸气压，加速有机污染物从土壤固相的脱附过程。集成高级氧化和减压脱附于一体，同时高效处理挥发性有机物与沸点较高的半挥发性有机物，臭氧高级氧化，可高效处理不同类型的有机物污染土壤，密闭减压操作，尾气回收及臭氧淬灭，无二次污染，具有很强的实用性。

  　　三、附图说明

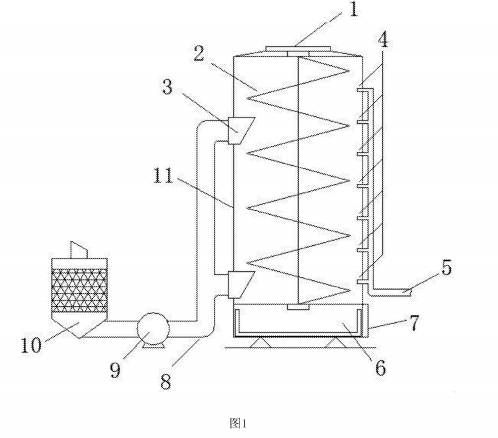

  　　图l为有机污染土壤的臭氧减压脱附系统结构示意图。

  　　图中：l密封进料口、2螺旋物料输送器、3密封负压抽气接口、4臭氧喷射口、5臭氧发生器连接口、6土壤暂存仓、7密封出料口、8负压管道、9真空泵、10活性炭填料吸附罐、11处理仓
