持久性有机污染物污染土壤修复方法及装置

　　在众多的物理修复或化学修复技术中，热脱附是公认处理高 PCBs 污染土壤的成熟可靠技术，是最广泛的应用于 POPs 污染场地修复技术。当前处理持久性有机污染物的主要方法是焚烧法。焚烧法的主要缺陷有二 ：一是焚烧设备结构复杂，建设成本高，运行成本高，在当前能源价格较高情况下不具备良好的经济性 ；二是部分工艺存在净化效率不高，易产生二次污染的问题 ；这些都限制了焚烧法的使用范围和大规模推广。

　　根据持久性有机污染物的性质，本专利提出了一套持久性有机污染物污染土壤修复方法及装置。

　　本发明要解决的技术问题是，克服现有技术中的不足，提供一种持久性有机污染物污染土壤修复方法及装置。

　　一、为解决技术问题，本发明的解决方案是 ：

　　提供一种用于持久性有机污染物污染土壤修复的装置，包括依次连接的分选机、料斗、给料机和间接加热热脱附器，土壤排放装置接于加热热脱附器的底部 ；所述间接加热热脱附器为夹套式回转窑，包括内筒和外筒，内筒壁上布置肋片以促进传热 ；该装置还包括 ：燃烧系统、余热利用装置、惰性气体发生器和尾气处理部件 ；所述燃烧系统、余热利用装置和惰性气体发生器分别连接间接加热热脱附器 ；燃烧系统与外筒相连，所产生的热烟气排入外筒并与土壤运动方向异向 ；惰性气体发生器与内筒相连，所产生的惰性气体进入内筒内并与土壤同向运动 ；所述尾气处理部件包括依次连接的旋风除尘器、一级喷淋塔、二级调节式喷淋塔、除湿器、等离子反应器、空气过滤器、引风机和排气筒，其中一级喷淋塔和二级调节式喷淋塔还分别与废液净化循环装置连接。

　　本发明中，所述给料机为桨叶式给料机，桨叶内设有加热部件。所述余热利用装置为全膜式壁换热装置。所述旋风除尘器设有外部加热装置。所述一级喷淋塔和二级调节式喷淋塔均为填料塔。所述除湿器为加热除湿器。所述等离子反应器由 2 ～ 8 级刀型电极滑动弧放电发生器串联构成。

　　本发明还提供了一种持久性有机污染物污染土壤修复的方法，包括以下步骤 ：

　　分选机对持久性有机污染物污染土壤进行分选，粒径大于 20mm 的土壤颗粒被截留，粒径小于 20mm 的土壤颗粒进入料斗 ；然后土壤以固定速率进入设有加热部件的桨叶式给料机，土壤在前进的同时被加热到 120 ～ 140℃ ；土壤所含水分被蒸发后，进入间接加热热脱附器 ；间接加热热脱附器即夹套式回转窑，其内筒的壁上布置有肋片以促进传热 ；燃烧系统产生的 1100 ～ 1300℃的高温烟气从夹套式回转窑的外筒流过，且和土壤运动方向相反 ；惰性气体发生器产生惰性气体进入夹套式回转窑的内筒，且和土壤运动方向相同 ；土壤在夹套式回转窑内被加热至 300 ～ 600℃，所含持久性有机污染物被脱附出来并由惰性气体携带 ；经热脱附处理后，99.9% 以上的持久性有机污染物被脱附出来，清洁的土壤由土壤排放装置排出 ；燃烧系统产生的高温烟气离开夹套式回转窑的外筒后，进入余热利用装置换热，烟气温度降至 50 ～ 100℃ ；携带着持久性有机污染物的惰性气体先经被加热至 300℃以上的旋风除尘器除尘，防止持久性有机污染物在除尘过程中冷凝 ；经旋风除尘后，烟气中 90% 以上的颗粒被捕集，捕集的颗粒被回送至料斗 ；除尘后的烟气进入一级喷淋塔和二级调节式喷淋塔，并被喷淋降温 ；经喷淋处理后，烟气温度降至 50 ～ 70℃，烟气中95% 以上的持久性有机污染物被冷凝并随喷淋液进入废液净化循环装置，未被旋风除尘器捕集的细颗粒也随喷淋液进入废液净化循环装置 ；在废液净化循环装置中经沉淀过滤后，废液中的颗粒物和油性持久性有机物污染物被分离并被制成滤饼，过滤后的清液返回到一级喷淋塔和二级调节式喷淋塔内循环利用 ；经喷淋处理后的烟气进入除湿器，并被加热到110 ～ 130℃以除去水蒸气 ；除湿后的烟气进入刀型电极滑动弧放电发生器串联构成的等离子反应器，与放电产生的高能电子和活性基团发生反应，实现持久性有机污染物的降解 ；经等离子反应器处理后，烟气中 99.5% 以上的持久性有机污染物被降分解为无害的小分子，处理后的烟气经空气过滤器过滤后由引风机送至排气筒排放。

　　该方法中，所述等离子反应器两端的电压为 10KV，刀型电极滑动弧放电发生器的级数为 6 级。

　　本发明中，所述燃烧系统中燃料用量与土壤量之间的关系用下述公式表示 ：

　　其中，M 燃料为每小时燃烧系统燃料消耗量，M 土为每小时间接加热热脱附器处理土壤量，C 土为土壤比热容，ΔT 土为土壤在间接加热热脱附器内升高的温度值，Q 燃料为每千克燃料热值，η热为燃烧系统热效率。

　　本发明中，所述一级喷淋塔或二级调节式喷淋塔的淋液用量与烟气量之间的关系用下述公式表示 ：

　　其中，Q 喷淋液为每小时一级喷淋塔或二级调节式喷淋塔喷淋液消耗量，Q 烟气为每小时进入一级喷淋塔或二级调节式喷淋塔烟气体积，C 烟气为烟气比热容，ΔT 烟气为烟气在一级喷淋塔或二级调节式喷淋塔内降低的温度值 ；C 喷淋液为喷淋液比热容，ΔT 喷淋液为喷淋液在一级喷淋塔或二级调节式喷淋塔内升高的温度值。

　　本发明中，所述引风机的功率匹配用下述公式表示 ：

　　其中，P 引风机为引风机功率，Q 风量为每小时引风机引风量，ΔP 为引风机的全风压，η风机为引风机的内效率，η传动为机械传动效率。

　　二、 与现有技术相比，本发明的有益效果在于 ：

　　本发明的持久性有机污染物污染土壤修复方法及装置，其由热脱附本体和尾气处理部件组成，集间接加热热脱附、旋风除尘、两级喷淋、等离子反应技术为一体，可对持久性有机污染物污染土壤进行有效处理，特别适用于高浓度、多组分持久性有机污染物污染土壤场地修复 ；采用间接加热热脱附装置，减少了需处理的烟气量 ；采用具有内肋片的内筒结构设计，同时燃烧系统产生的热烟气与土壤异向运动，促进了烟气和土壤的换热，增加了传热效率 ；采用余热利用装置，充分利用燃烧系统烟气余热，提高了整体的热效率 ；采用带有外部加热装置的旋风除尘器，防止持久性有机污染物的冷凝，去除烟气中粗颗粒，并将旋风除尘器捕集的尘土送回至料斗再一次经过间接加热热脱附系统 ；一级喷淋塔和二级调节式喷淋塔所需要的水大部分循环使用，降低了系统水耗 ；采用了多级等离子体反应器，可充分降解喷淋后尾气中的持久性有机污染物。对于持久性有机污染物污染土壤，本装置可实现 99.5% 以上的持久性有机污染物去除效率，同时处理后烟气中持久性有机污染物含量远低于国家标准，可直接排放。本发明的持久性有机污染物污染土壤修复方法和装置，其需处理烟气量少、水耗低、持久性有机污染物去除彻底、运行成本低 30 ～ 60%，能经济有效的处理持久性有机污染物污染土壤。

　　三、附图说明

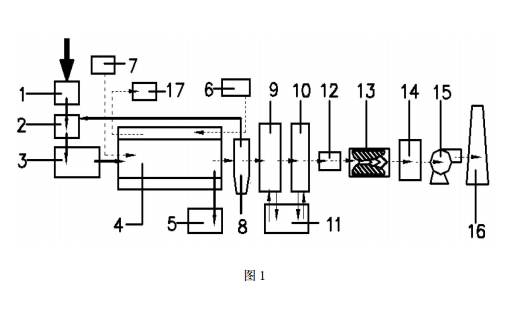

　　图 1 是持久性有机污染物污染土壤修复方法及装置的工艺流程示意图。

　　图中附图标记 ：1 分选机，2 料斗，3 给料机，4 间接加热热脱附器，5 土壤排放装置，6 燃烧系统，7 惰性气体发生器，8 旋风除尘器，9 一级喷淋塔，10 二级调节式喷淋塔，11 废液净化循环装置，12 除湿器，13 等离子反应器，14 空气过滤器，15 引风机，16 排气筒，17 余热利用装置。
