土壤淋洗泥浆的高效脱水系统及其方法

2017-11-24 03:28:17 77 编辑:admin 来源:本站
    在我国土壤污染问题日益严重,大量的城市工业遗留地、工矿场地以及污染农田亟需修复。土壤淋洗作为污染土壤修复常用的技术之一,在国外已有较成熟的应用。目前,国内也出现工程化土壤淋洗案例,并在今后可能被广泛应用。
    土壤淋洗修复污染土壤主要有两种方式 :其一是“洗净工艺”,即将土壤中的污染物洗脱转移至淋洗液中,然后依托业已发展成熟的水处理技术深度处理受污染的泥浆液,在泥浆液中将污染物彻底破坏、去除 ;另一种称为“减量浓缩工艺”,即通过淋洗将污染土壤中含污细粒与石块、沙砾等粗颗粒有效分离,并将粗颗粒表面的污染物洗脱、转移、浓缩至脱水后的泥饼中,以实现出料粗料的清洁化和后续处置方量的减量化,然后对减量浓缩后的脱水泥饼进行最终处置。然而,无论是上述哪种土壤淋洗工艺,其最后都将面临淋洗泥浆的脱水问题。
    传统的土壤淋洗系统大都采用机械脱水方法(如板框压滤)。机械脱水尽管脱水效果好,但存在设备一次性投资高、电力及人工成本耗费大、需建设车间厂房、处理能力不能匹配淋洗泥浆产量、无法满足工期要求等不足。因此,目前亟需开发一种满足产业化生产需要的高效、低成本的淋洗泥浆脱水系统或方法。
    本发明的目的是提供一种土壤淋洗泥浆的高效脱水系统及其方法。
    一、本发明采用如下技术方案 :
    本发明的土壤淋洗泥浆的高效脱水系统包括泥浆暂存池、管道混合器、絮凝剂溶配罐、脱水平台、土工管袋、集水导流槽、初级沉淀池和二级沉淀池 ;泥浆暂存池和管道混合器通过管道连接 ;管道混合器与絮凝剂溶配罐通过管道连接 ;管道混合器通过管道连接到土工管袋 ;土工管袋位于脱水平台上,脱水平台四周设有集水导流槽 ;集水导流槽依次连接初级沉淀池和二级沉淀池。
    泥浆暂存池内安装有搅拌机,泥浆暂存池与管道混合器连接的管道上设有泥浆泵。
    絮凝剂溶配罐的数量为两个,絮凝剂溶配罐与管道混合器的之间的管道上设有计量泵。
    土工管袋是一种由高强度土工织物编制而成具有过滤结构的管状土工袋,原料为聚丙烯或聚酯,具有高强度、过滤性和抗紫外线性能,其直径和长度可根据需要变化调整。土工管袋的数量为一个或一个以上,管道混合器与土工管袋的连接管道在末端分成多个支路,每个支路连接土工管袋上的一个充填袖口,每个支路管道上都设有阀门。
    集水导流槽连接初级沉淀池的管道沉入初级沉淀池的底部,初级沉淀池和二级沉淀池的连接管道位于两个沉淀池的顶部,初级沉淀池内的泥浆溢流进入二级沉淀池。
    本发明的脱水系统进行土壤淋洗泥浆脱水的方法的具体步骤如下 :将土壤淋洗减量后富集污染物的泥浆打入泥浆暂存池中,然后再通过泥浆泵将淋洗泥浆输送进入管道混合器中,通过计量泵向管道混合器中定量投加絮凝剂 ;淋洗泥浆在管道混合器中与絮凝剂充分混合反应后,最终被泵送进入脱水平台上的土工管袋内 ;淋洗泥浆在土工管袋内依靠重力及泵送压力实现高效泥水分离、脱水减容 ;经土工管袋脱出的水被平台四周集水导流槽汇集后进入初级沉淀池和二级沉淀池进行两级沉淀,之后可作为工艺水,实现循环回用 ;土工管袋内淋洗泥浆经脱水固结,将脱水后的泥体外运并依据其污染性质进行资源化或最终处置。
    所述的絮凝剂是阴离子聚丙烯酰胺和阳离子聚丙烯酰胺,其投加量为污泥干重的3‰。
    二、本发明的积极效果如下 :
    本发明首次将土工管袋应用于土壤淋洗泥浆脱水,与传统的机械脱水(如板框压滤)相比,不但工艺简单,泥浆处理量大、脱水效率高 ;而且大大降低电力及人工耗费,成本较低。
    三、附图说明
  土壤淋洗泥浆的高效脱水系统的示意图土壤淋洗泥浆的高效脱水系统的初级沉淀池和二级沉淀池的连接剖面示意图

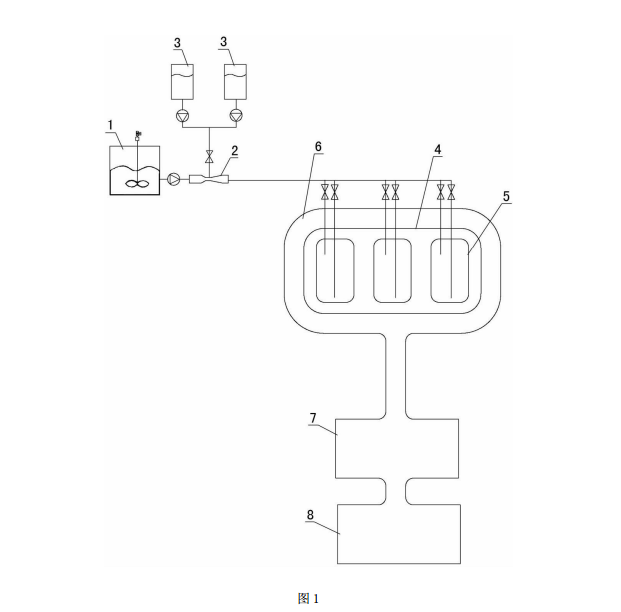

    图 1 是本发明的土壤淋洗泥浆的高效脱水系统的示意图。

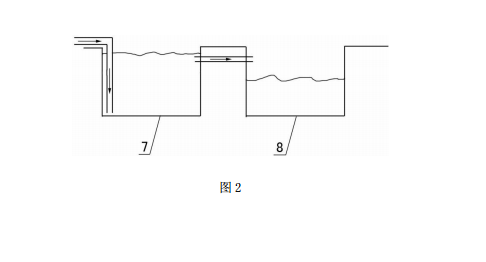

    图 2 是本发明的土壤淋洗泥浆的高效脱水系统的初级沉淀池和二级沉淀池的连接剖面示意图。
    图中 :1. 泥浆暂存池,2. 管道混合器,3. 絮凝剂溶配罐,4. 脱水平台,5. 土工管袋,6. 集水导流槽,7. 初级沉淀池,8. 二级沉淀池。
